W strefie centralnej elewacji stosuje się zwykle 4–6 kołków na m², a przy narożnikach, krawędziach budynku i otworach najczęściej 6–12 kołków na m². Dokładna liczba wynika jednak z dokumentacji konkretnego systemu ETICS, wysokości budynku, lokalnej strefy wiatrowej oraz rodzaju podłoża. Kołki uzupełniają klejenie, ale go nie zastępują.
Ile kołków na metr kwadratowy?
Podane wartości są zakresem orientacyjnym stosowanym przy ociepleniach ze styropianu. Projekt lub instrukcja producenta systemu może wymagać innego zagęszczenia, szczególnie na wysokich budynkach i w miejscach narażonych na silne ssanie wiatru.
| Strefa elewacji | Liczba kołków na m² | Warunki stosowania |
|---|---|---|
| Centralna część ściany | 4–6 | Typowe pola elewacji, z dala od narożników i otworów |
| Strefa krawędziowa | 6–12 | Narożniki, krawędzie budynku, górne partie ścian |
| Okolice otworów | Według systemu | Pas przy oknach i drzwiach, gdzie występują większe naprężenia |
Przy płycie o wymiarach 100 × 50 cm, czyli o powierzchni 0,5 m², sześć kołków na metr kwadratowy oznacza średnio trzy łączniki na płytę. Nie należy jednak rozmieszczać ich wyłącznie według prostego przelicznika. Liczy się także schemat przewidziany dla danego systemu, na przykład układ T lub W.
Dlaczego narożniki wymagają większej liczby kołków?

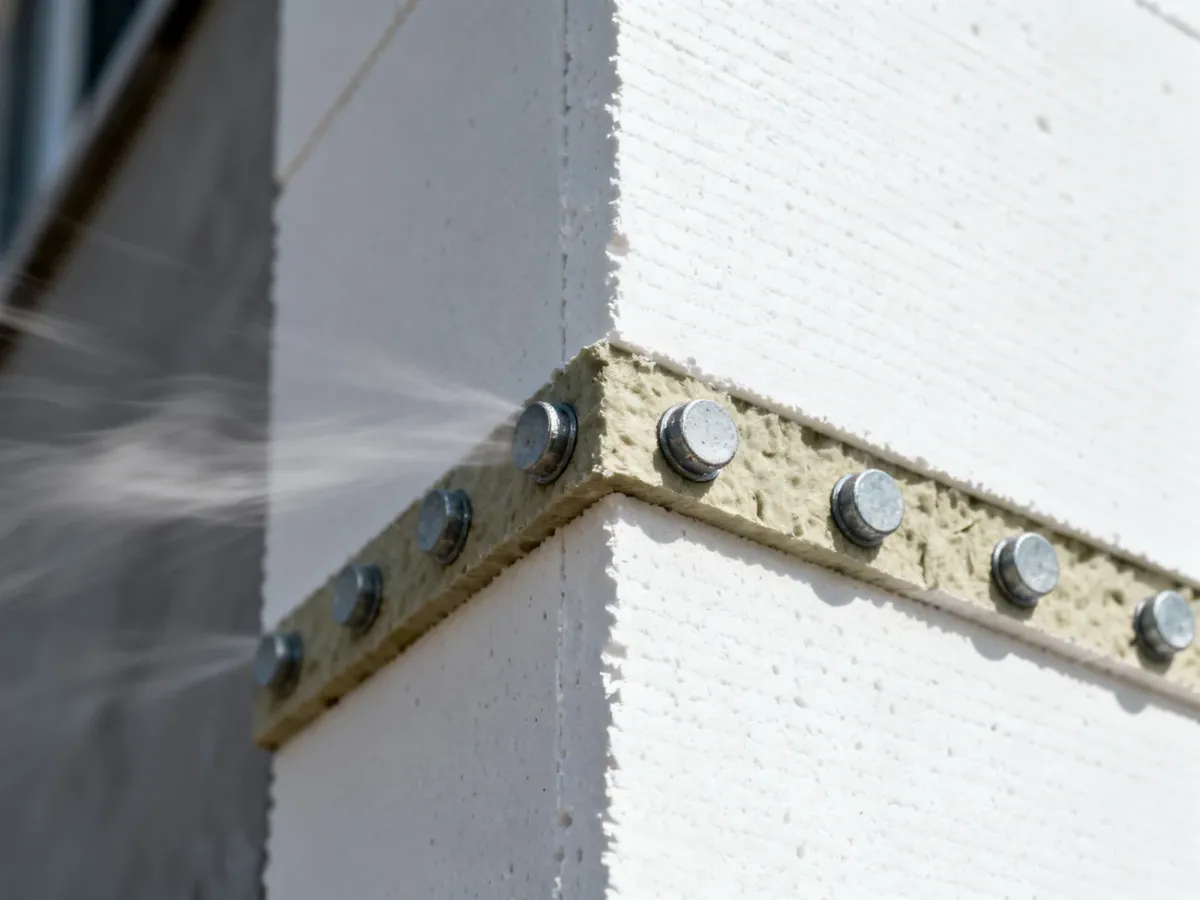

Na środku ściany wiatr oddziałuje na elewację inaczej niż przy narożniku. Strumień powietrza opływa krawędzie budynku, tworząc tam większe podciśnienie i siły ssące. To właśnie one próbują oderwać warstwę ocieplenia od muru.
Znaczenie ma także wysokość budynku. Im wyżej znajduje się elewacja, tym większe mogą być obciążenia wiatrem. Przy obiektach wysokich, budynkach położonych na otwartej przestrzeni oraz w rejonach nadmorskich lub górskich liczby kołków nie powinno się ustalać wyłącznie na podstawie ogólnej zasady 4–6 sztuk na m². Obciążenia wiatrem należy ocenić zgodnie z projektem i wymaganiami systemu, z uwzględnieniem PN-EN 1991-1-4.
Strefa krawędziowa obejmuje zwykle pas przy narożach i obrzeżach ściany. Jego szerokość nie jest uniwersalna, dlatego nie należy przyjmować automatycznie jednej wartości dla każdego budynku. Wpływ mają między innymi wymiary elewacji, jej wysokość i geometria budynku.
Klej zapewnia ciągłe przyleganie płyt do podłoża i ogranicza ich przesuwanie. Kołki przejmują część sił wyrywających oraz stabilizują ocieplenie w czasie użytkowania. Z tego powodu mechaniczne mocowanie należy traktować jako uzupełnienie prawidłowego klejenia, a nie sposób na zastąpienie go punktowym podparciem.
Przed ustaleniem zagęszczenia trzeba sprawdzić następujące czynniki:
- Wysokość budynku – wyższe ściany są silniej obciążane przez wiatr.
- Strefa wiatrowa – lokalizacja wpływa na wymagane zabezpieczenie elewacji.
- Rodzaj podłoża – beton, cegła pełna, silikat, pustak ceramiczny i beton komórkowy mają różną nośność.
- Stan istniejącej ściany – stary lub odspajający się tynk nie może być traktowany jako pewna warstwa nośna.
- Dokumentacja systemu ETICS – producent określa dopuszczony typ łącznika, schemat i minimalną liczbę sztuk.
Jak dobrać długość kołka do styropianu?
Minimalną długość łącznika oblicza się, dodając wszystkie warstwy, przez które musi przejść kołek:
długość kołka = grubość styropianu + grubość warstwy kleju i tynku lub starego wykończenia + wymagana głębokość zakotwienia w murze.
Najważniejsza jest ostatnia wartość. Kołek musi zakotwić się w nośnym materiale ściany, a nie tylko w tynku, kleju czy starej warstwie wykończeniowej. Wymagana głębokość zależy od typu łącznika i podłoża. Przykładowo producenci często przewidują krótsze zakotwienie w betonie lub cegle pełnej, a dłuższe w silikacie, pustaku ceramicznym i betonie komórkowym. Konkretne wartości trzeba odczytać z karty technicznej wybranego kołka.
- Zmierz grubość styropianu i uwzględnij rzeczywistą warstwę kleju.
- Sprawdź, z czego wykonano ścianę nośną i jaka głębokość zakotwienia jest wymagana dla tego podłoża.
- Dodaj grubość starego tynku lub innych warstw, jeśli kołek przechodzi przez istniejące wykończenie.
- Wybierz łącznik o długości zapewniającej pełne zakotwienie, zgodny z dokumentacją systemu.
- Dobierz sposób wiercenia do materiału ściany, ponieważ w betonie komórkowym i pustakach ceramicznych nie zawsze stosuje się takie same ustawienia wiertarki jak w betonie.
Przykład: przy 15 cm styropianu, około 1 cm kleju i wymaganym zakotwieniu 8 cm długość części roboczej wynosi co najmniej 24 cm. Jeśli występuje stary tynk albo nierówności, trzeba uwzględnić je w obliczeniu. Nie należy wybierać kołka tylko dlatego, że ma długość równą grubości izolacji.
W pustakach ceramicznych i betonie komórkowym potrzebny może być łącznik przeznaczony właśnie do takich podłoży. Zwykły kołek do betonu może nie uzyskać wymaganej nośności. O tym, czy zastosować trzpień z tworzywa, stalowy albo łącznik wkręcany, decydują karta techniczna oraz obciążenia projektowe. Przy stalowym trzpieniu warto stosować rozwiązanie z izolowaną główką lub montaż zagłębiony z zaślepką, aby ograniczyć punktowe mostki termiczne.
Jak poprawnie zamontować kołki?
Kołkowanie wykonuje się po związaniu kleju mocującego płyty. W zależności od systemu i warunków dojrzewania zaprawy przyjmuje się zwykle co najmniej 24–48 godzin. Zawsze należy sprawdzić instrukcję producenta.
Prawidłowa kolejność prac wygląda następująco:
- Wyznacz miejsca montażu zgodnie ze schematem systemowym, nie umieszczając łączników przypadkowo w spoinach płyt.
- Wywierć otwory prostopadle do powierzchni ściany, z odpowiednią średnicą i głębokością.
- Usuń pył i urobek z otworu, szczególnie przy podłożach murowanych.
- Wsuń tuleję kołka przez styropian i osadź ją w nośnej części ściany.
- Wbij lub wkręć trzpień zgodnie z konstrukcją łącznika.
- Sprawdź, czy talerzyk licuje z powierzchnią izolacji albo jest nieznacznie zagłębiony.
- Jeśli system tego wymaga, zastosuj frez i zaślepkę ze styropianu, a następnie przygotuj powierzchnię pod warstwę zbrojoną.
Talerzyk powinien stabilnie dociskać płytę, ale nie może jej głęboko wgniatać. W przypadku montażu zagłębionego używa się frezu, aby umieścić główkę kołka pod powierzchnią izolacji i zamknąć gniazdo zaślepką. Takie rozwiązanie ogranicza ryzyko mostków termicznych i widocznych śladów na tynku.
Na co uważać?
Najczęstsze błędy przy kołkowaniu styropianu to:
- Wybór zbyt krótkiego kołka, który nie osiąga wymaganej głębokości w murze.
- Wiercenie zbyt płytkiego otworu albo pozostawienie pyłu, który utrudnia prawidłowe rozparcie.
- Osadzanie łączników przed związaniem kleju, co może przesunąć lub odkształcić płyty.
- Wbijanie kołków w styki płyt zamiast w miejscach przewidzianych przez schemat mocowania.
- Zbyt głębokie osadzenie talerzyków, prowadzące do wgnieceń i tak zwanego efektu biedronki, czyli widocznych punktów mocowania na elewacji.
- Zastosowanie tej samej liczby kołków w polu ściany i przy narożnikach.
Nie dobieraj liczby ani typu kołków wyłącznie na podstawie ogólnego przelicznika. Dokumentacja systemu ETICS ma pierwszeństwo przed orientacyjnymi wartościami 4–6 i 6–12 sztuk na m². W przypadku starego podłoża, wysokiego budynku, nietypowej geometrii lub silnego narażenia na wiatr potrzebna jest ocena techniczna i dobór łączników zgodny z kartą producenta.
Dla typowego, niskiego budynku w polu elewacji można przyjąć 4–6 kołków na m², natomiast narożniki i strefy krawędziowe wymagają zagęszczenia. O trwałości mocowania decydują jednak nie tylko liczby, lecz także właściwy typ kołka, pełne zakotwienie w nośnym murze i prawidłowe wykonanie całego systemu ociepleń.
Artykuł ma charakter informacyjny. Ostateczną liczbę, typ i długość łączników należy ustalić na podstawie dokumentacji konkretnego systemu ETICS, warunków budynku oraz zaleceń producenta lub osoby posiadającej odpowiednie uprawnienia budowlane.
