Ścianka działowa z gk – jakie profile wybrać do montażu?

Do budowy ścianki działowej z płyt g-k potrzebujesz przede wszystkim profili UW i CW, a przy otworze drzwiowym także wzmocnionych profili UA. Szerokość 50, 75 lub 100 mm dobiera się do wysokości ściany, wymaganej izolacyjności akustycznej i miejsca na instalacje.

Profile UW, CW i UA – czym się różnią?

Ścianka działowa z płyt g-k jest systemem, a nie przypadkowym połączeniem stalowych elementów. Profile UW tworzą obwodową ramę, profile CW są pionowymi słupkami, a profile UA wzmacniają miejsca narażone na większe obciążenia, przede wszystkim ościeża drzwiowe.

Profili UW i CW nie powinno się zamieniać miejscami. UW ma kształt dopasowany do prowadzenia profili pionowych i mocuje się go do podłoża, stropu oraz ścian bocznych. CW wsuwany jest w profile UW i tworzy ruszt, do którego przykręca się okładzinę z płyt. Profil UA ma większą sztywność, dlatego stosuje się go tam, gdzie zwykły słupek CW mógłby się odkształcać.

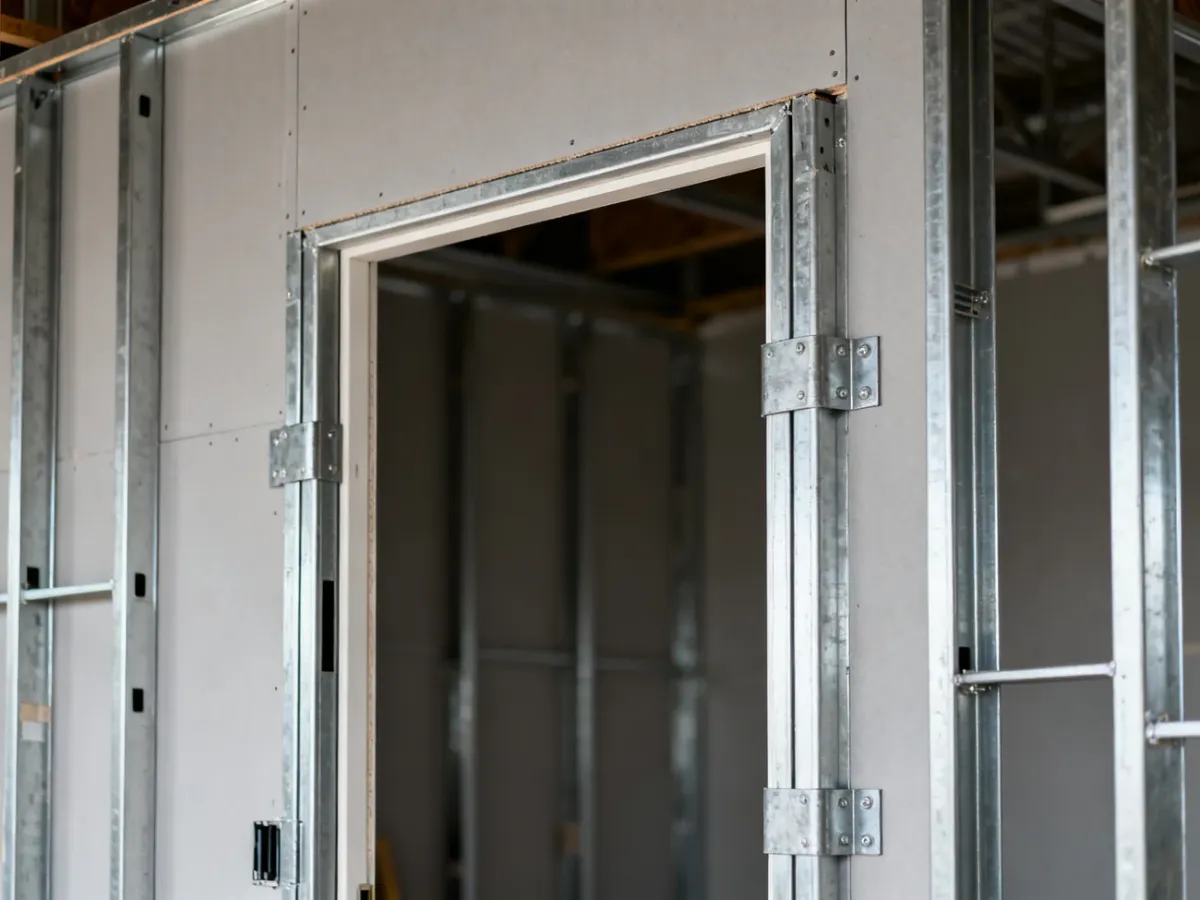

Przy drzwiach profile UA łączy się z konstrukcją za pomocą systemowych kątowników oraz śrub. Samo wstawienie zwykłego CW w miejsce ościeżnicy może prowadzić do chwiania się konstrukcji, pękania spoin i problemów z późniejszym montażem drzwi.

Jaką szerokość profili wybrać?

Profile UW i CW dobiera się w tej samej szerokości. Najczęściej spotykane warianty to 50, 75 i 100 mm. Szerokość wpływa na sztywność rusztu, grubość możliwej izolacji oraz ilość miejsca na przewody i inne instalacje. Przy wyższych ściankach ostateczny dobór trzeba sprawdzić w dokumentacji systemowej, ponieważ znaczenie mają także rodzaj płyt, liczba warstw poszycia i rozstaw słupków.

Najważniejsze cechy poszczególnych wariantów przedstawiają się następująco:

• Profil 50 mm – zajmuje najmniej miejsca i sprawdza się przy prostych, lekkich podziałach pomieszczeń, gdy wymagania akustyczne oraz przestrzeń na instalacje są niewielkie.
• Profil 75 mm – zapewnia rozsądny kompromis między szerokością ścianki, sztywnością i możliwością zastosowania grubszej warstwy wełny mineralnej.
• Profil 100 mm – daje więcej miejsca na izolację i instalacje, dlatego stosuje się go przy wyższych ściankach oraz większych wymaganiach dotyczących akustyki i stabilności.

Węższy profil pozwala oszczędzić przestrzeń, ale nie zawsze będzie dobrym wyborem do wysokiej ścianki lub pomieszczenia, w którym liczy się wyciszenie. Wypełnienie rusztu wełną mineralną poprawia izolacyjność akustyczną, lecz jej grubość musi odpowiadać szerokości konstrukcji. Nie należy dobierać profilu wyłącznie na podstawie ceny lub dostępności.

Wysoka ścianka, ciężkie drzwi, podwójne poszycie z płyt albo nietypowe obciążenia mogą wymagać rozwiązania systemowego o określonej wysokości maksymalnej i rozstawie słupków. W takich przypadkach katalog producenta jest ważniejszy niż ogólna zasada doboru szerokości.

Jak zamontować szkielet ścianki?

Przed rozpoczęciem prac trzeba wyznaczyć przebieg ścianki, sprawdzić poziom podłogi i sufitu oraz zaplanować otwory drzwiowe. Do wykonania rusztu potrzebne są profile, mocowania dobrane do podłoża, taśma akustyczna, narzędzia pomiarowe i elementy przeznaczone do łączenia profili.

Podstawowe materiały i akcesoria obejmują:

• profile UW i CW o tej samej szerokości,
• profile UA oraz kątowniki do wykonania wzmocnionych ościeży,
• taśmę akustyczną pod profile obwodowe i skrajne,
• kołki lub inne mocowania dopasowane do rodzaju podłogi, sufitu i ścian,
• blachowkręty do połączeń stalowych oraz elementy przewidziane w wybranym systemie.

Sam montaż rusztu powinien przebiegać w następującej kolejności:

1. Wyznacz linię ścianki na podłodze i przenieś ją na sufit oraz ściany boczne.
2. Przytnij profile UW do wymiaru podłogi i sufitu, a następnie przyklej taśmę akustyczną do ich spodniej strony.
3. Zamocuj profile UW do podłogi i stropu oraz profile skrajne do ścian, zachowując rozstaw mocowań zgodny z instrukcją systemu.
4. Przytnij profile CW tak, aby były około 10 mm krótsze od wysokości pomieszczenia, i wsuń je między profile UW.
5. Rozmieść słupki CW zwykle co 600 mm, uwzględniając położenie krawędzi płyt, narożników i otworów.
6. W miejscach drzwi zamontuj profile UA za pomocą systemowych kątowników i śrub, a następnie wykonaj odpowiednie nadproże.
7. Wypoziomuj cały ruszt i sprawdź, czy profile nie są skręcone ani luźne przed rozpoczęciem montażu płyt.

Taśma akustyczna powinna znaleźć się między profilem a podłożem lub ścianą. Oddziela stykające się materiały i ogranicza przenoszenie drgań na sąsiednie elementy budynku. Jej pominięcie może pogorszyć izolacyjność akustyczną nawet wtedy, gdy w środku rusztu zastosowano wełnę mineralną.

Nie należy zwiększać rozstawu słupków tylko po to, aby zużyć mniej materiału. Zbyt duże odstępy zmniejszają sztywność poszycia i mogą sprzyjać pękaniu spoin. Przy wysokich konstrukcjach, wymaganiach ogniowych lub nietypowych obciążeniach trzeba zastosować parametry podane dla konkretnego systemu.

Na co zwrócić uwagę przed zakupem?

Przed skompletowaniem materiałów sprawdź kilka parametrów, które decydują o tym, czy wybrane profile będą pasować do całej ścianki:

• Wysokość planowanej konstrukcji i dopuszczalną wysokość podaną w katalogu systemowym.
• Szerokość profili UW, CW i ewentualnie UA, która powinna odpowiadać grubości projektowanej ścianki.
• Wymagania dotyczące izolacyjności akustycznej oraz grubość wełny mineralnej możliwej do zastosowania.
• Obecność drzwi, ciężkiej ościeżnicy, instalacji lub przedmiotów, które będą mocowane do ściany.
• Rodzaj płyt i liczbę warstw poszycia, ponieważ wpływają na obciążenie oraz sztywność całej przegrody.

W pomieszczeniach o podwyższonej wilgotności trzeba dobrać nie tylko właściwe płyty, lecz także elementy systemu przeznaczone do takich warunków. W przypadku specjalnych wymagań ogniowych lub akustycznych należy korzystać z kompletnego rozwiązania, którego parametry zostały przebadane jako całość.

Dlaczego warto stosować jeden system?

Profile o podobnym oznaczeniu mogą różnić się grubością blachy, kształtem, jakością ocynku i sposobem łączenia z pozostałymi elementami. Dlatego najlepiej kupować profile, płyty, masy oraz akcesoria w ramach jednego systemu producenta. Ułatwia to zachowanie wymaganych rozstawów, dopasowanie mocowań i sprawdzenie maksymalnej wysokości ściany.

Najprostszy dobór to UW i CW o tej samej szerokości, uzupełnione o UA przy drzwiach. Wariant 50 mm wybiera się przy ograniczonej przestrzeni, 75 mm przy typowych wymaganiach, a 100 mm wtedy, gdy liczy się większa sztywność, izolacja lub miejsce na instalacje. Przy nietypowej wysokości albo specjalnych wymaganiach bezpieczeństwo konstrukcji powinien potwierdzić projektant lub producent systemu.
