Więźba dachowa to nośny szkielet dachu. Przenosi ciężar pokrycia, śniegu i wiatru na ściany nośne oraz strop, dlatego jej typ dobiera się przede wszystkim do rozpiętości budynku, geometrii połaci i przeznaczenia poddasza. Najczęściej stosuje się więźbę krokwiową do około 7 m, krokwiowo-jętkową przy rozpiętości 7–11 m oraz płatwiowo-kleszczową przy większych dachach.

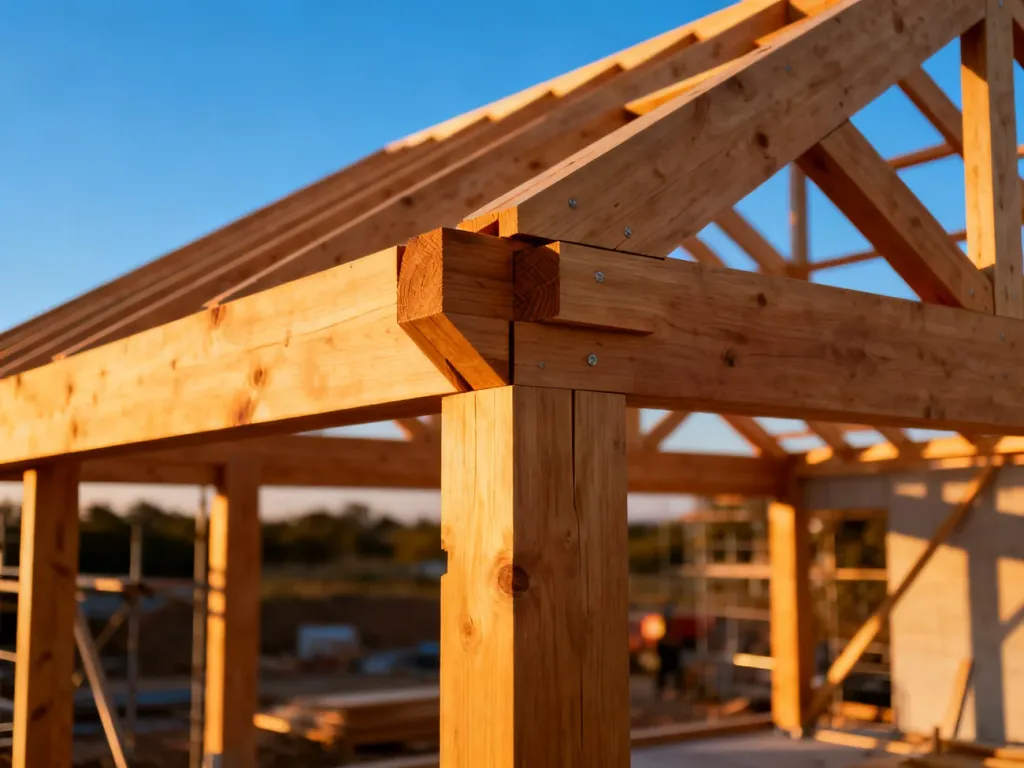

Z jakich elementów składa się więźba?
Poszczególne typy konstrukcji różnią się układem podpór i dodatkowymi usztywnieniami, ale wykorzystują część wspólnych elementów. Ich przekroje, rozstaw i sposób połączenia wynikają z projektu konstrukcyjnego, a nie wyłącznie z rozmiaru dachu.
Najważniejsze elementy więźby dachowej to:
- Murłata – pozioma belka ułożona na ścianie nośnej lub wieńcu. Stanowi oparcie dla krokwi i przekazuje obciążenia na budynek.
- Krokiew – pochyła belka tworząca główny element nośny połaci. Podtrzymuje warstwy dachu i przekazuje obciążenia na murłaty oraz inne podpory.
- Jętka – poziomy element łączący parę krokwi, zwykle w ich górnej części. Ogranicza ich rozchodzenie się i zwiększa możliwą rozpiętość konstrukcji.
- Płatew – pozioma belka podpierająca krokwie. W więźbie płatwiowo-kleszczowej opiera się na słupach, które przekazują obciążenia na strop lub inne elementy nośne.
- Kleszcze – para desek lub belek obejmujących krokwie i słupy z obu stron. Usztywniają wiązary i stabilizują konstrukcję.
Łaty i kontrłaty nie są elementami więźby w ścisłym znaczeniu. Tworzą warstwę potrzebną do mocowania pokrycia i zapewnienia wentylacji połaci. Podobnie membrany, obróbki oraz systemy odwodnienia należą do pozostałych warstw dachu, a nie do jego drewnianego szkieletu.
Rodzaje więźby dachowej i ich zastosowanie
Rozpiętość jest jednym z najważniejszych parametrów przy wstępnym wyborze konstrukcji. Podane wartości mają charakter orientacyjny. Ostateczne rozwiązanie zależy także od obciążeń, kąta nachylenia, układu ścian i wymagań dotyczących poddasza.
| Typ więźby | Maksymalna lub typowa rozpiętość | Zakres kąta nachylenia | Typowe zastosowanie |
|---|---|---|---|
| Więźba krokwiowa | do około 7 m | 30–50° | Małe i proste dachy bez pośrednich podpór |
| Więźba krokwiowo-jętkowa | około 7–11 m | 35–60° | Większe dachy, często z poddaszem użytkowym |
| Więźba płatwiowo-kleszczowa | powyżej około 11 m, w określonych układach do około 16 m | około 6–70° | Duże lub złożone dachy wymagające podpór pośrednich |
Więźba krokwiowa
To najprostszy z omawianych układów. Para krokwi tworzy wiązar oparty na murłatach oraz połączony w kalenicy. Krokwie mają więc zasadniczo dwa punkty oparcia, a cała konstrukcja nie wymaga płatwi ani słupów pośrednich.
Więźbę krokwiową stosuje się najczęściej przy rozpiętości do około 7 m i kącie nachylenia 30–50°. Jej zaletą jest prostota, niewielka liczba elementów oraz łatwiejsze wykonanie. Ograniczeniem pozostaje długość i obciążenie krokwi. Przy większej rozpiętości sama para krokwi może nie zapewnić wymaganej sztywności.
Więźba krokwiowo-jętkowa
W tym układzie krokwie zostają połączone jętką, która ogranicza ich rozchylanie i poprawia pracę wiązara. Konstrukcję stosuje się zwykle przy rozpiętościach około 7–11 m oraz kącie nachylenia 35–60°. Położenie jętki dobiera się do geometrii dachu i funkcji poddasza.
Jętka może jednocześnie pełnić funkcję belki stropowej nad pomieszczeniem poddasza, ale nie oznacza to, że w każdym projekcie będzie wystarczającym elementem stropu. Wymaga to sprawdzenia obciążeń i sposobu połączenia z pozostałą konstrukcją.
Więźba płatwiowo-kleszczowa
Ten typ więźby wykorzystuje płatwie podpierające krokwie w punktach pośrednich. Płatwie opierają się na słupach, a słupy mogą przekazywać obciążenia na strop lub inne zaprojektowane podpory. Kleszcze obejmują wybrane elementy i zwiększają stabilność układu.
Więźba płatwiowo-kleszczowa sprawdza się przy dużych rozpiętościach, skomplikowanej geometrii dachu oraz wtedy, gdy konstrukcja wymaga dodatkowych podpór. Źródła branżowe podają dla niej szeroki zakres zastosowań, od dachów o małym nachyleniu po strome połacie, dlatego same wartości 11 czy 16 m nie wystarczają do podjęcia decyzji. Układ słupów, płatwi i kleszczy musi wynikać z obliczeń.
Co wpływa na wybór konstrukcji?
Rozpiętość budynku wyznacza punkt wyjścia, lecz projektant analizuje więcej parametrów. Konstrukcja musi przenieść zarówno ciężar stały dachu, jak i obciążenia zmienne występujące w danym miejscu.
Przy doborze więźby znaczenie mają przede wszystkim:
- obciążenie śniegiem wynikające z położenia budynku i kształtu połaci,
- działanie wiatru, w tym ssanie i parcie na poszczególne części dachu,
- masa planowanego pokrycia oraz pozostałych warstw dachu,
- przeznaczenie poddasza i potrzeba zachowania wolnej przestrzeni bez słupów,
- kąt nachylenia, kształt połaci, lukarny i inne przerwania ciągłości konstrukcji,
- obciążenia od okien dachowych, instalacji, paneli fotowoltaicznych i urządzeń technicznych.
Rodzaj pokrycia wpływa na wymaganą nośność, lecz nie można dobierać więźby wyłącznie do samej dachówki, blachodachówki czy gontu. Projektant musi uwzględnić kompletny układ warstw, rozstaw krokwi, sposób podparcia oraz parametry drewna. Także grubość izolacji i wymagana przestrzeń wentylacyjna mogą wpływać na wysokość krokwi.
Każda więźba wymaga obliczeń wytrzymałościowych. W dokumentacji określa się między innymi przekroje elementów, ich rozstaw, połączenia i sposób przekazywania sił na ściany oraz strop. Cieśla wykonuje konstrukcję zgodnie z projektem, ale nie zastępuje projektanta przy ustalaniu schematu statycznego.
Więźba prefabrykowana jako alternatywa
Więźba prefabrykowana powstaje w zakładzie na podstawie dokumentacji technicznej. Elementy są docinane maszynowo i łączone w wiązary, często za pomocą płytek kolczastych. Takie rozwiązanie zapewnia powtarzalność wymiarów, kontrolę jakości i krótszy czas prac na budowie.
Prefabrykacja dobrze sprawdza się przy powtarzalnych układach, zwłaszcza dachach o nieskomplikowanej geometrii i nieużytkowym poddaszu. Jej ograniczeniem jest mniejsza możliwość zmiany konstrukcji na miejscu. Otwory, podpory i instalacje trzeba przewidzieć przed produkcją, ponieważ późniejsze samowolne wycinanie elementów może osłabić wiązar.
Wybór między tradycyjną więźbą a prefabrykowanymi wiązarami wynika z projektu, rozpiętości, funkcji poddasza i organizacji budowy. Niezależnie od technologii bezpieczeństwo zapewnia dopiero rozwiązanie obliczone dla konkretnego budynku.
