Rozstaw prętów zbrojeniowych w stropie wynika z projektu konstrukcyjnego, a nie z uznania wykonawcy. W typowym stropie monolitycznym często spotyka się pręty główne układane co 10–20 cm, ale ta wartość nie zastępuje obliczeń. Zmiana średnicy, liczby lub odstępu prętów bez zgody konstruktora może zmienić nośność i sposób pracy całej płyty.
Od czego zależy rozstaw prętów?
Strop żelbetowy pracuje dzięki współdziałaniu betonu i stali. Beton przenosi ściskanie, a pręty główne przejmują naprężenia rozciągające wywołane zginaniem. Ich rozstaw, średnica i położenie muszą więc odpowiadać obciążeniom oraz geometrii elementu.
Na rozwiązanie przyjęte przez konstruktora wpływają przede wszystkim:
- typ stropu – monolityczny, płytowy, gęstożebrowy lub prefabrykowany,
- rozpiętość i grubość płyty,
- obciążenia użytkowe, ciężar ścianek działowych oraz warstw podłogowych,
- klasa betonu, na przykład C20/25 lub C25/30, oraz klasa stali,
- średnica prętów, kierunek ich ułożenia i wymagane zakotwienie,
- strefy podporowe, otwory, balkony, wieńce i miejsca występowania obciążeń skupionych.
Otulina, czyli warstwa betonu między powierzchnią pręta a powierzchnią elementu, jest równie ważna jak ilość stali. Chroni zbrojenie przed korozją i zapewnia właściwą przyczepność. Jej wymagana wartość zależy między innymi od klasy ekspozycji, średnicy prętów i założeń projektu. W typowych stropach wewnętrznych często spotyka się około 20–25 mm, ale wiążąca jest wartość podana w dokumentacji.
Co ile układa się pręty w różnych stropach?
Poniższe wartości mają charakter orientacyjny i pomagają rozpoznać typowe rozwiązania. Nie są podstawą do samodzielnej zmiany zbrojenia. Wymagania dla konkretnej płyty wynikają z rysunków konstrukcyjnych opracowanych zgodnie z Eurokodem 2, czyli PN-EN 1992-1-1 wraz z właściwym załącznikiem krajowym.
| Typ stropu | Pręty główne | Pręty rozdzielcze lub siatka | Uwagi |
|---|---|---|---|
| Monolityczny płytowy | zwykle co 10–20 cm | zwykle co 20–25 cm | Rozstaw i średnica zależą od rozpiętości oraz obciążeń |
| Monolityczny, strefa podporowa | często co 10–15 cm | według projektu | Wymagane zbrojenie górne dla momentów ujemnych |
| Gęstożebrowy Teriva | rozstaw belek zwykle 50–60 cm | siatka lub pręty w nadbetonie | Belki i nadbeton tworzą układ systemowy |
| Filigran | wynika z prefabrykatu i projektu | zbrojenie uzupełniające w nadbetonie | Kontroli wymagają styki, podpory i dozbrojenia |
W stropie monolitycznym pręty główne często mają średnicę 10–14 mm, a pręty rozdzielcze 6–8 mm, lecz nie należy traktować tych wartości jako gotowej recepty. Zwiększenie średnicy nie jest automatycznie równoważne z zagęszczeniem rozstawu. Zmieniają się wtedy także otulina, wysokość użyteczna przekroju, szerokość rys i sposób zakotwienia.
W stropach gęstożebrowych pytanie o rozstaw prętów dotyczy głównie rozstawu prefabrykowanych belek. Ich układ, liczba, długość podparcia, żebra rozdzielcze i ewentualna siatka w nadbetonie muszą odpowiadać konkretnemu systemowi oraz dokumentacji producenta. Nie przenosi się zasad ze stropu monolitycznego na Terivę lub Filigran.
Gdzie zbrojenie wymaga szczególnej uwagi?
W środku przęsła najczęściej pracuje dolne zbrojenie główne. Nad ścianami, podciągami i innymi podporami pojawiają się momenty ujemne, dlatego potrzebne jest zbrojenie górne. Jego długość, średnica i rozstaw muszą wynikać z projektu. Nie wystarczy ułożyć jednej siatki na całej powierzchni stropu.
Dodatkowych prętów mogą wymagać także okolice kominów, schodów, balkonów, dużych otworów i miejsc ustawienia ciężkich ścian. Nie wolno samodzielnie przecinać prętów pod instalacje ani przesuwać ich tak, aby zrobić miejsce dla przepustu. Każda taka kolizja wymaga decyzji konstruktora.
Najczęstsze błędy wykonawcze
Sam projekt może być poprawny, a mimo to strop zostanie wykonany wadliwie. Najczęściej problem dotyczy położenia zbrojenia, jego stabilności albo elementów pominiętych przez ekipę:
- Brak prętów rozdzielczych – główna siatka traci stabilność, a obciążenia gorzej rozkładają się na płytę.
- Za mała otulina – pręty leżą na deskowaniu lub są zbyt blisko jego krawędzi, co zwiększa ryzyko korozji i odspajania betonu.

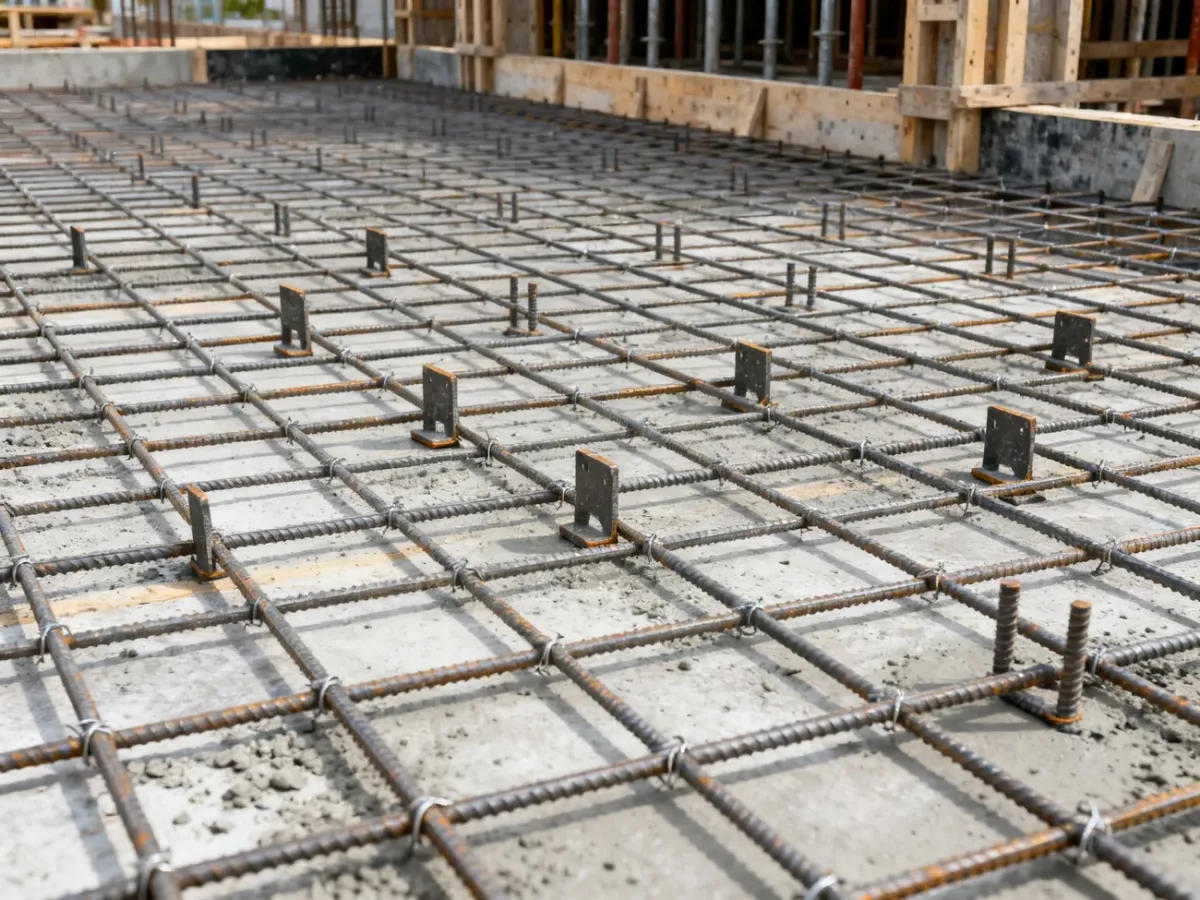

- Brak dystansów i krzeseł zbrojarskich – siatka ugina się podczas chodzenia i betonowania, zmieniając położenie prętów.
- Brak zbrojenia górnego nad podporami – może prowadzić do rys w strefach momentów ujemnych.
- Niewłaściwe zakłady – za krótkie połączenia lub skupienie wszystkich zakładów w jednym przekroju tworzą osłabione miejsce.
- Niewłaściwe żebra rozdzielcze w stropie gęstożebrowym – belki mogą pracować nierównomiernie i klawiszować.
Pręty powinny być związane tak, aby nie przesunęły się podczas układania mieszanki. Dystansów nie zastępuje się cegłami, kawałkami drewna ani przypadkowymi fragmentami stali. Zakłady i długości zakotwienia należy odczytać z projektu, ponieważ nie istnieje jedna wartość obowiązująca w każdej sytuacji.
Jak odebrać zbrojenie przed betonowaniem?
Odbiór trzeba wykonać przed przyjazdem betonu. Inwestor może sprawdzić podstawowe parametry miarką i wzrokiem, ale formalny odbiór należy do kierownika budowy, a w razie ustanowienia inspektora nadzoru także do niego. Kolejność kontroli może wyglądać tak:
- Porównaj średnice, liczbę i rozstaw prętów z rysunkiem zbrojeniowym.
- Sprawdź osobno zbrojenie dolne, górne, rozdzielcze oraz dozbrojenia przy podporach i otworach.
- Zmierz otulinę w kilku miejscach, zwłaszcza przy krawędziach, wieńcach i podciągach.
- Oceń stabilność siatki, dystansów i krzeseł zbrojarskich.
- Sprawdź zakłady, zakotwienia, czystość stali oraz kolizje z instalacjami.
- Wykonaj zdjęcia całego stropu i zbliżenia miejsc newralgicznych przed betonowaniem.
Na budowie przydatna jest krótka lista kontrolna:
- Średnice i rozstawy zgadzają się z projektem.
- Pręty mają wymaganą otulinę od dołu, z góry i od boków.
- Siatka jest związana i nie przesuwa się pod naciskiem.
- Pod prętami znajdują się właściwe dystanse.
- Zbrojenie górne znajduje się nad podporami, jeśli przewiduje je projekt.
- Przy kominach, otworach, balkonach i schodach wykonano wymagane dozbrojenia.
- W stropie gęstożebrowym zachowano rozstaw belek i wykonano żebra rozdzielcze.
- Dokumentacja fotograficzna została przekazana kierownikowi budowy.
Co zrobić, gdy zbrojenie nie zgadza się z projektem?
Nie należy betonować stropu z nadzieją, że niewielka różnica „nie będzie miała znaczenia”. Jeśli brakuje prętów, rozstaw jest większy, otulina zbyt mała albo ekipa zmieniła średnicę stali, trzeba wstrzymać prace i skontaktować się z konstruktorem. Tylko projektant może zatwierdzić rozwiązanie zamienne.
Dokumentacja zdjęciowa i wpis kierownika budowy pomagają udokumentować stan robót, ale nie zastępują sprawdzenia konstrukcji. Po zabetonowaniu dostęp do zbrojenia jest ograniczony, a naprawa może wymagać odkrywek, ekspertyzy lub wzmocnienia.
Bezpieczeństwo stropu zależy nie od samej ilości stali, lecz od zgodności całego układu z projektem: rozstawu, średnic, otuliny, zakotwień i położenia zbrojenia. Przed betonowaniem lepiej poświęcić czas na pomiary i zdjęcia niż później szukać przyczyny rys albo nadmiernego ugięcia. Ostateczną decyzję o odbiorze powinien potwierdzić kierownik budowy, a każdą zmianę – konstruktor.
Artykuł ma charakter informacyjny i nie zastępuje projektu konstrukcyjnego, odbioru kierownika budowy ani opinii uprawnionego konstruktora.
