Tak, wodne ogrzewanie podłogowe na stropie drewnianym jest możliwe, ale nie można sprowadzić tego zadania do wyboru lekkiego systemu. Najpierw konstruktor musi sprawdzić nośność, ugięcia i drgania stropu, a projektant instalacji powinien obliczyć moc, temperaturę zasilania oraz hydraulikę pętli. „System suchy” zmniejsza masę i wilgoć technologiczną, lecz sam w sobie nie potwierdza bezpieczeństwa konstrukcji.
W praktyce trzeba potraktować drewniany strop, warstwy podłogi i instalację jako jeden układ. Decyzja zależy od stanu belek, dostępnej wysokości, wymaganej mocy cieplnej, rodzaju okładziny oraz możliwości poprowadzenia rur bez osłabienia elementów nośnych.
Dlaczego konstruktor powinien być pierwszy?
Drewniany strop musi przenieść nie tylko ciężar rur. Do bilansu wchodzą płyty systemowe, suche płyty rozkładające obciążenie, klej, podkład, okładzina, warstwy akustyczne i ewentualne wyrównanie. W przypadku układu mokrego dochodzi jeszcze jastrych, którego masa może wielokrotnie przewyższać ciężar samej instalacji.
Konstruktor ocenia dwa różne zagadnienia. Stan graniczny nośności odpowiada na pytanie, czy elementy nie zostaną przeciążone. Stan graniczny użytkowalności dotyczy między innymi ugięć, drgań, skrzypienia i ryzyka pękania warstw podłogi. Strop może mieć wystarczającą wytrzymałość, ale nadal być zbyt podatny dla płytek lub sztywnego wykończenia.
Ocena nie powinna opierać się wyłącznie na przekroju i rozstawie belek. W istniejącym budynku trzeba sprawdzić także ich rzeczywistą rozpiętość, podparcie, ciągłość, stan połączeń, wilgotność, spękania, ubytki i ślady korozji biologicznej. Pomocnym odniesieniem przy projektowaniu konstrukcji drewnianych jest Eurokod 5, ale konkretne obliczenia wykonuje się dla danego stropu i jego warunków pracy.
„Suchy” oznacza sposób wykonania warstwy grzejnej bez tradycyjnego mokrego jastrychu. Nie oznacza automatycznie, że cały układ jest lekki ani że każda konstrukcja go przeniesie. Konstruktor powinien określić dopuszczalny przyrost obciążenia stałego oraz zasady wykonywania ewentualnych otworów i wzmocnień.
Przed zamówieniem materiałów należy zebrać informacje, które pozwolą ocenić stan wyjściowy:
- rzeczywisty przekrój, rozstaw i rozpiętość belek oraz sposób ich podparcia
- rodzaj i stan drewna, w tym wilgotność, pęknięcia, ubytki i ślady zawilgocenia
- istniejące warstwy podłogi, sufitu, izolacji, ścianek działowych i instalacji
- miejsca, w których planowane są przejścia rur, rozdzielacz oraz ewentualne otwory
Nie wolno wycinać ani przewiercać belek na podstawie samego układu pomieszczenia. Dopuszczalne otwory zależą od rodzaju elementu, ich położenia i wymiarów, dlatego trasy zasilania oraz powrotu trzeba uzgodnić z konstruktorem.
Jakie warianty montażu można rozważyć?

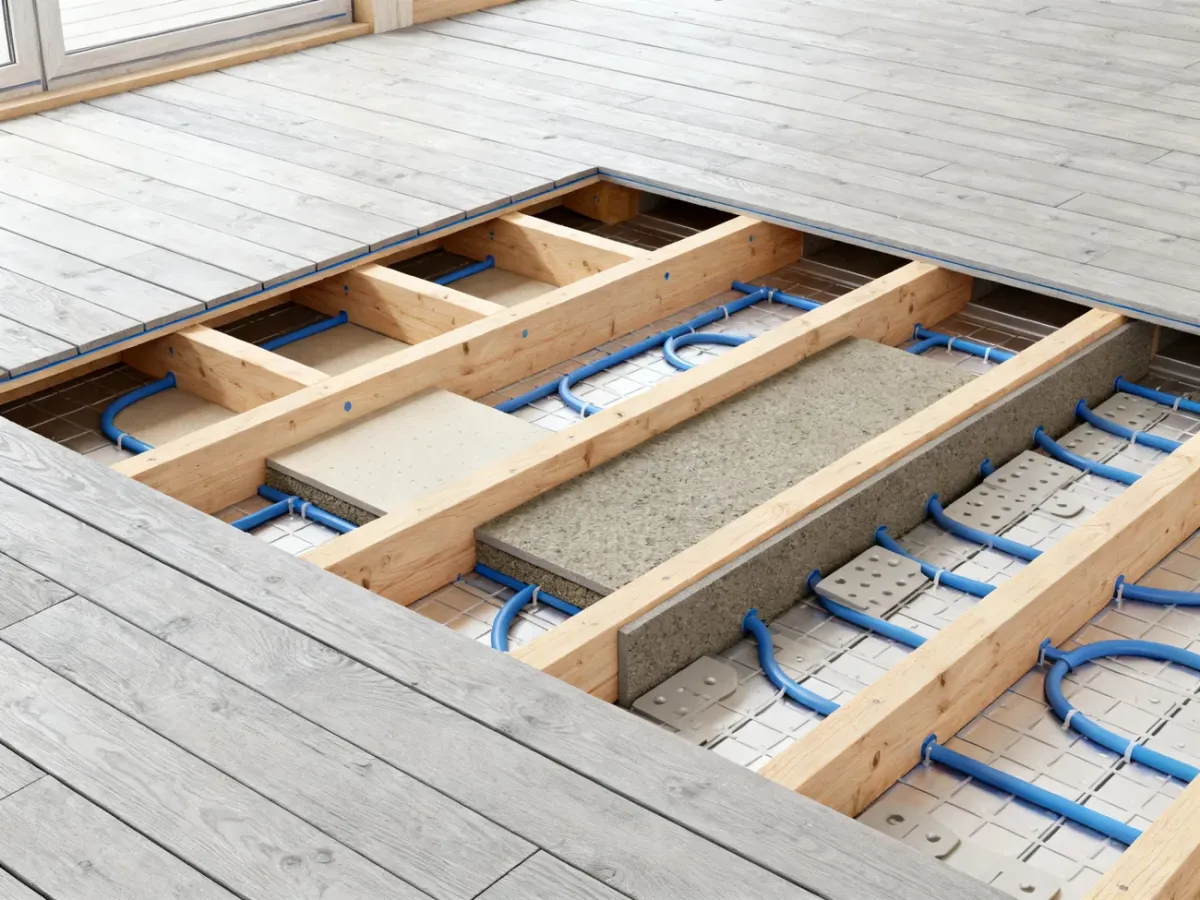

Najczęściej analizuje się system suchy ułożony nad poszyciem, prowadzenie rur między belkami oraz lekki lub tradycyjny układ mokry. Każdy wariant inaczej wpływa na masę, wysokość podłogi, bezwładność cieplną i ryzyko technologiczne.
| Wariant | Masa | Wpływ na wysokość | Główne ryzyka |
|---|---|---|---|
| System suchy nad poszyciem | Zwykle mała lub umiarkowana, zależna od płyt, rur i okładziny | Zwiększa poziom podłogi, szczególnie przy kilku warstwach płyt | Ugięcia poszycia, skrzypienie, niewystarczająca moc przy dużym oporze warstw |
| Rury między belkami lub legarami | Mała po stronie warstwy grzejnej, ale zależna od radiatorów i izolacji | Może ograniczać przyrost wysokości | Kolizje z konstrukcją, nierównomierne oddawanie ciepła, trudniejszy serwis i trasy rur |
| Układ mokry z jastrychem | Duża, ponieważ dochodzi masa jastrychu i zbrojenia | Może wymagać znacznej grubości warstw | Przeciążenie stropu, wilgoć technologiczna, różna praca drewna i jastrychu |

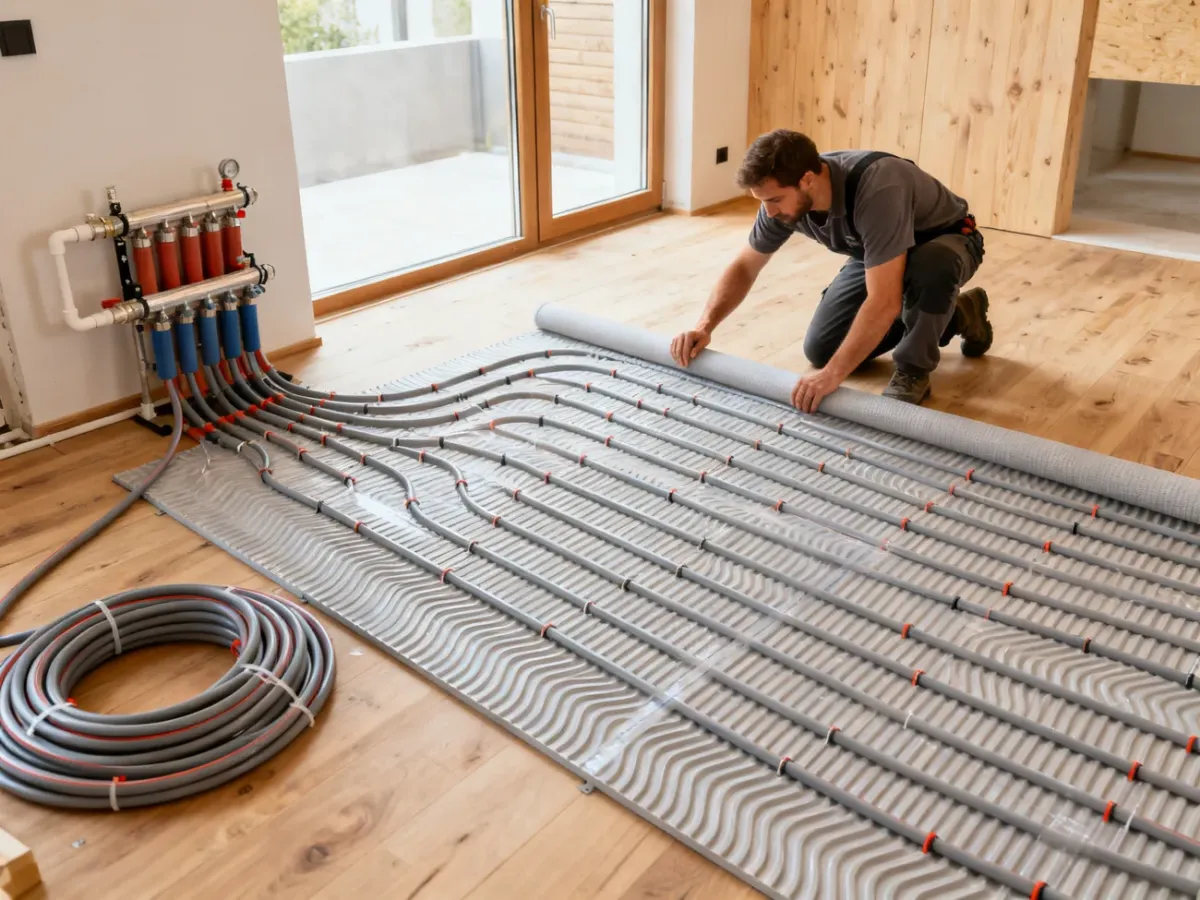

System suchy nad poszyciem jest często wybierany podczas modernizacji, ponieważ pozwala ograniczyć masę oraz skrócić czas wykonania. Wymaga jednak równego, stabilnego i odpowiednio sztywnego podłoża. Płyty profilowane lub frezowane, elementy rozprowadzające ciepło i suche płyty powinny tworzyć układ przewidziany w dokumentacji systemowej.

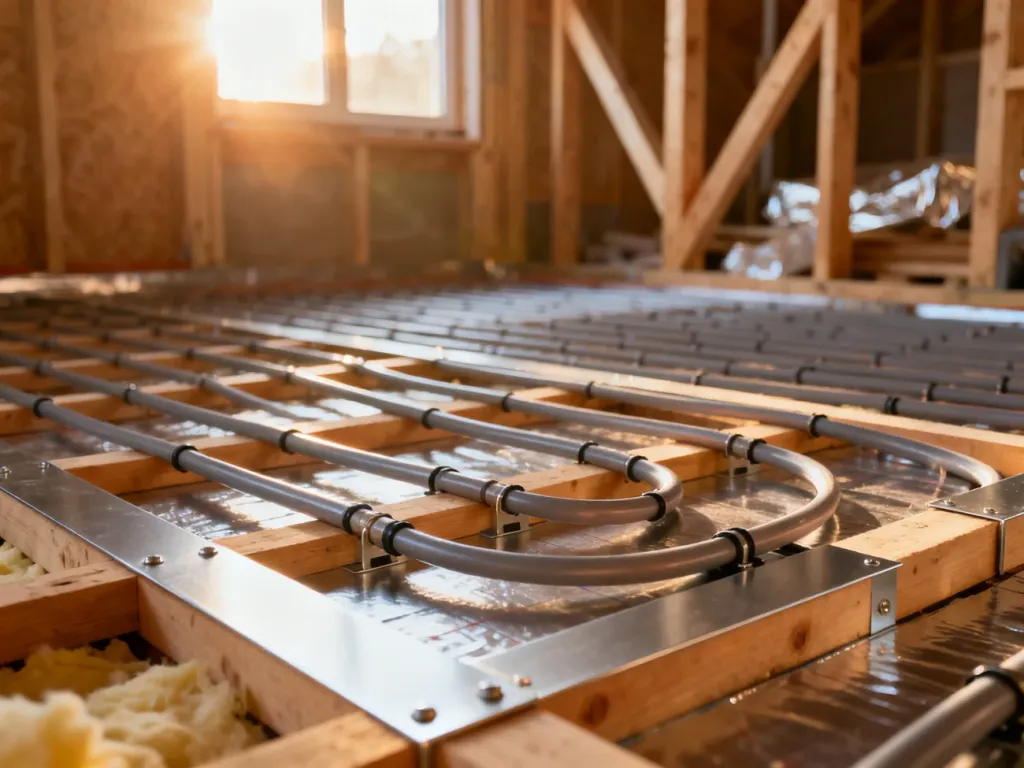

Układ między belkami może ograniczyć wysokość zabudowy, lecz nie powinien ogrzewać głównie pustki stropowej. Potrzebny jest dobry kontakt elementów przewodzących ciepło z warstwą oddającą energię do pomieszczenia oraz izolacja ograniczająca straty w dół. Należy też pozostawić bezpieczny dostęp do przyłączy i nie naruszyć belek.
Jastrych nie jest wykluczony z definicji, ale wymaga szczególnie starannego sprawdzenia masy, ugięć, wilgoci technologicznej i współpracy materiałów. Przykładowo warstwa o grubości 60 mm i gęstości 2000 kg/m³ waży około 120 kg/m², jeszcze przed doliczeniem rur, płyt, okładziny i pozostałych warstw. Nie jest to uniwersalna wartość dla każdej wylewki, lecz pokazuje skalę obciążenia.
Jak przeprowadzić realizację krok po kroku?
Najbezpieczniejsza kolejność ogranicza ryzyko sytuacji, w której wybrany system nie mieści się w dostępnej wysokości albo przekracza dopuszczalne obciążenie stropu:
- Wykonaj inwentaryzację. Ustal geometrię stropu, przekroje i rozstaw belek, podparcie, istniejące warstwy, stan drewna oraz przebieg instalacji. W modernizowanym budynku mogą być potrzebne odkrywki.
- Zamów ocenę konstruktora. Uzyskaj sprawdzenie nośności, ugięć, drgań i połączeń. Konstruktor powinien podać dopuszczalny przyrost obciążenia stałego oraz ograniczenia dotyczące otworów i ewentualnych wzmocnień.
- Oblicz obciążenie cieplne pomieszczeń. Uwzględnij przegrody, wentylację, temperaturę projektową i rzeczywistą aktywną powierzchnię podłogi. Nie dobieraj instalacji wyłącznie na podstawie metrażu.
- Porównaj przekroje warstw. Zestaw masę, wysokość, sztywność, akustykę, opór cieplny i możliwość poprowadzenia rur. W bilansie uwzględnij także kleje, podkłady, maty oraz okładzinę.
- Dobierz moc i hydraulikę. Ustal rozstaw rur, temperaturę zasilania, długość pętli, przepływy, straty ciśnienia, średnice przewodów i nastawy rozdzielacza.
- Skoordynuj okładzinę i detale. Sprawdź progi, drzwi, schody, szczeliny obwodowe, hydroizolację w łazience, przejścia instalacyjne i wymagania ogniowe.
- Wykonaj instalację zgodnie z projektem. Nie zmieniaj samodzielnie przebiegu pętli, rozstawu ani lokalizacji rur. Każdą kolizję z konstrukcją rozwiąż przed rozpoczęciem prac.
- Przeprowadź próbę i odbiór. Przed zakryciem przewodów wykonaj próbę szczelności zgodnie z dokumentacją systemu, sporządź protokół, wykonaj zdjęcia przebiegu rur i zapisz długości pętli oraz nastawy.
W projekcie instalacji powinny znaleźć się między innymi obciążenia cieplne pomieszczeń, aktywne powierzchnie, przebieg pętli, ich długości, temperatury, przepływy i straty ciśnienia. Lekka konstrukcja podłogi nie zmienia praw hydrauliki. Dla pętli oddającej 800 W przy różnicy temperatury wody 5 K orientacyjny strumień masy wynosi około 0,038 kg/s, czyli około 137 kg/h. Ostateczne parametry zależą od przewodu, rozdzielacza, armatury i oporów całego obiegu.
Nie należy przyjmować jednej długości pętli jako uniwersalnego limitu. Dopuszczalna długość zależy od średnicy wewnętrznej przewodu, przepływu, temperatur, wymaganej mocy i dopuszczalnej straty ciśnienia. Nastaw na rozdzielaczu nie ustawia się też automatycznie na identyczne przepływy. Każdy obieg ma własne obciążenie i opory.
Jak dobrać okładzinę podłogową?
Okładzina wpływa na moc oddawaną przez podłogę, temperaturę wody i warunki pracy drewna. Im większy opór cieplny warstw nad rurą, tym trudniej przekazać energię do pomieszczenia. Dla jednorodnej warstwy można orientacyjnie użyć zależności R = d / λ, ale w projekcie trzeba uwzględnić cały układ, w tym klej i podkład.
| Okładzina | Opór cieplny | Wymagania montażowe |
|---|---|---|
| Płytki ceramiczne | Zwykle niski, korzystny dla przekazywania ciepła | Sztywne i stabilne podłoże, kompatybilne płyty, klej, hydroizolacja i szczeliny |
| Deska warstwowa | Zależny od grubości, budowy i przewodności drewna | Sprawdzenie wilgotności, temperatury maksymalnej, oporu i sposobu klejenia |
| Panele laminowane | Zależny od panelu i podkładu | Dopuszczenie do ogrzewania podłogowego oraz kontrola łącznego oporu warstw |
| Winyl | Często mały przy cienkich wyrobach, ale zależny od produktu | Równe i sztywne podłoże, zgodny klej, dopuszczalna temperatura i właściwa wilgotność |
Drewniana okładzina nie powinna być dobierana na podstawie samego gatunku. Liczą się grubość, budowa, przewodność, sposób mocowania, podkład i warunki wilgotnościowe. Przykładowo deska o grubości 0,014 m i przewodności 0,14 W/(m·K) ma opór samej deski równy około 0,10 m²K/W. Do tego wyniku trzeba doliczyć pozostałe warstwy.
Nie istnieje jedna temperatura powierzchni bezpieczna dla każdego drewna, kleju i systemu. Ograniczenia powinny wynikać z dokumentacji konkretnej okładziny oraz projektu cieplnego. Uruchomienie instalacji trzeba przeprowadzać stopniowo, zgodnie z wymaganiami wszystkich zastosowanych materiałów.

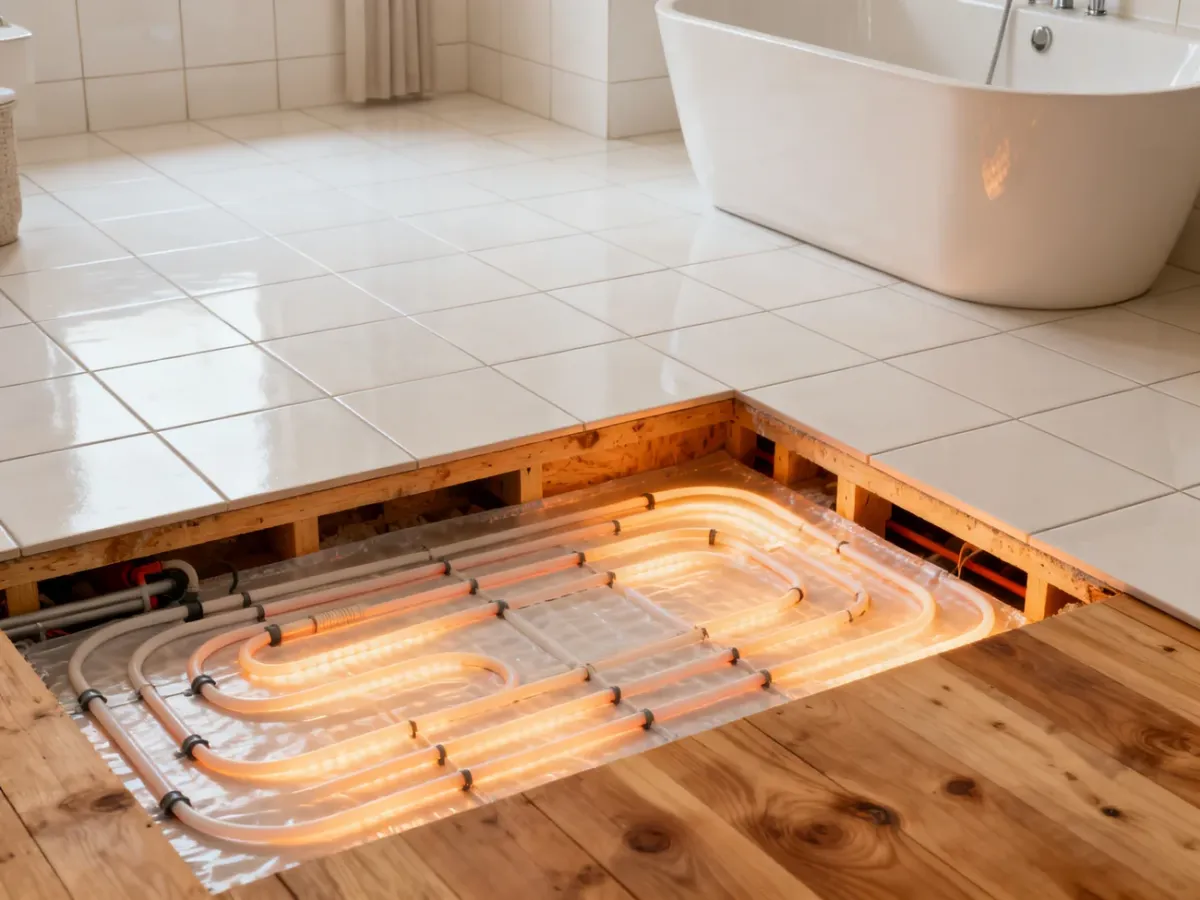

W pomieszczeniach takich jak łazienka aktywna powierzchnia podłogi bywa mała, a zapotrzebowanie na moc stosunkowo wysokie. Trzeba wtedy równocześnie skoordynować hydroizolację, sztywność podłoża pod płytki, odpływy i ewentualne dodatkowe źródło ciepła. Na poddaszu ważne mogą być z kolei wysokość progów, przebieg pionów, akustyka oraz dostępna przestrzeń na warstwy.
Na jakie błędy trzeba uważać?
Najczęstsze problemy wynikają z pominięcia oceny konstrukcji albo z rozdzielenia projektu stropu i instalacji. Szczególnie ryzykowne są następujące działania:
- Przyjęcie, że system suchy zawsze jest bezpieczny – jego masa i sposób mocowania nadal muszą zostać uwzględnione w ocenie stropu.
- Wycinanie lub przewiercanie belek bez projektu – przypadkowy otwór może osłabić element nośny i zmienić jego pracę.
- Niedoszacowanie masy całkowitej – do rury trzeba doliczyć płyty, okładzinę, klej, podkład, maty i warstwy wyrównujące.
- Brak obliczenia mocy – gęstszy rozstaw rur nie zastąpi bilansu strat, aktywnej powierzchni i oporu okładziny.
- Brak próby szczelności i dokumentacji zdjęciowej – po zamknięciu podłogi lokalizacja przewodów jest trudniejsza, a naprawy bardziej kosztowne.
- Zastosowanie zbyt miękkiego podkładu – warstwa akustyczna nie może destabilizować płyt ani powodować pracy połączeń.
- Pominięcie wilgotności i dylatacji – drewno, płyty, kleje i jastrych mogą różnie reagować na temperaturę oraz wilgoć.
Wymagania dotyczące akustyki, ochrony przeciwpożarowej i wilgoci należy analizować dla całej przegrody. Samo dodanie izolacji lub miękkiej maty nie naprawi luźnego poszycia, błędnych przejść instalacyjnych ani niedostatecznej sztywności.
Co zrobić przed zamówieniem materiałów?
Najpierw zleć inwentaryzację i ocenę stropu konstruktorowi. Następnie przekaż jego ograniczenia projektantowi ogrzewania, który dobierze wariant warstw, moc, temperaturę zasilania i hydraulikę. Dopiero kompletna dokumentacja powinna stać się podstawą wyboru systemu oraz wykonawstwa.
W przypadku ogrzewania podłogowego na stropie drewnianym bezpieczeństwa nie potwierdza reklama produktu ani opinia z forum. Potwierdzają je obliczenia, zgodność warstw, próba szczelności i dokumentacja powykonawcza.
